적색 입체 지도로 보는 시마네의 대지

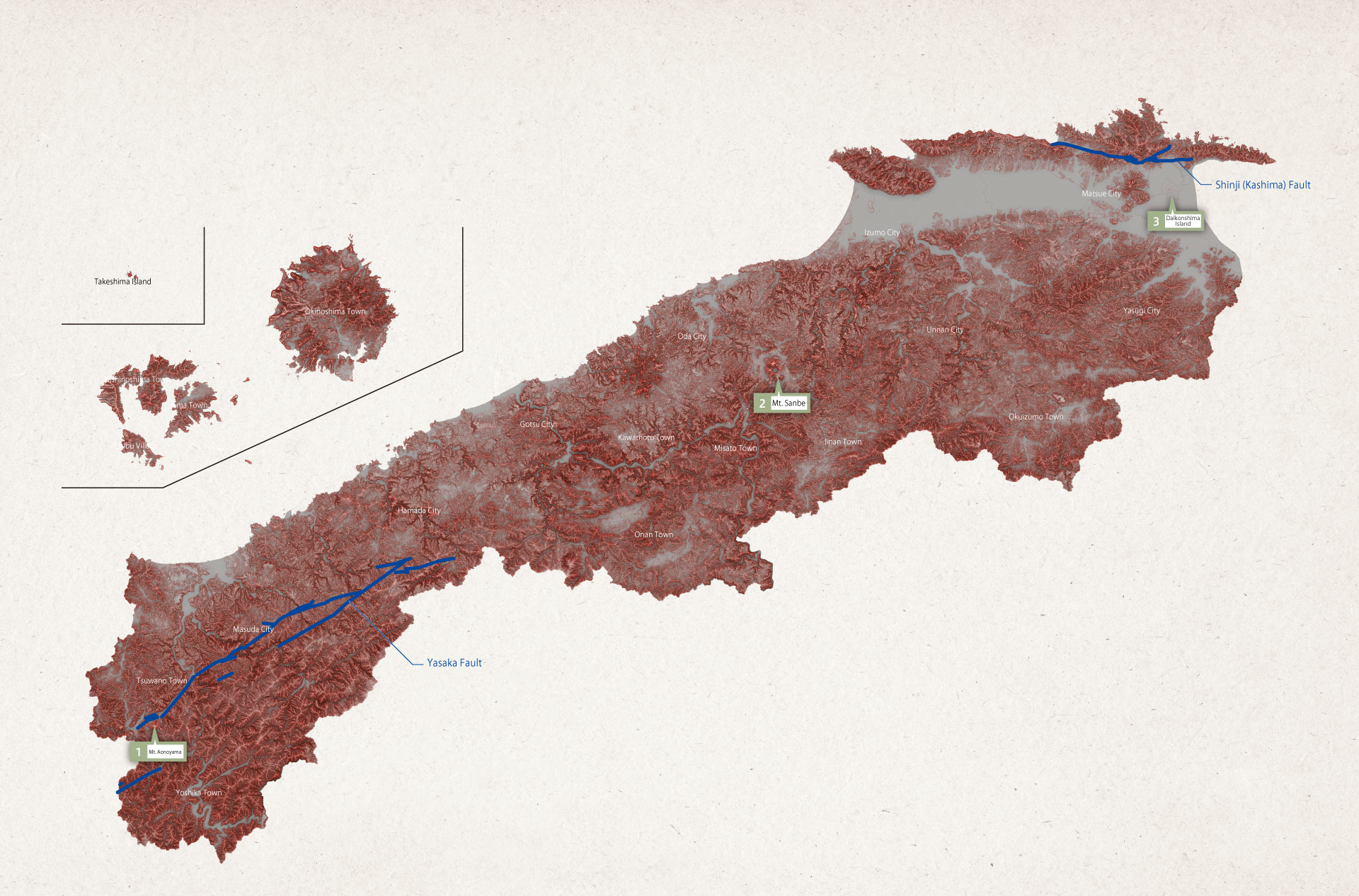

이 지도는 적색 입체 지도라고 부르며, 2002년에 발명된 새로운 지형 표현 방법입니다. 지형의 기복을 입체적으로 파악할 수 있으며 경사가 급한 장소일수록 빨간색, 높은 장소일수록 밝게 표현되어 있습니다. 지형도 읽기가 익숙하지 않은 사람도 직감적으로 지형의 특징을 이해할 수 있습니다.

1. 아오노산
　그림 중앙 상부에 있는 쓰와노강의 흐름을 보면, 직선형의 골밑을 흐르고 있습니다. 또한 강 양 옆에 삼각형으로 깎인 능선이 있는 것으로 보아, 단층으로 인해 생긴 계곡이라는 것을 알 수 있습니다. 그리고 이 계곡의 남쪽에는 아오노산이 위치해 있는데, 단층 위로 용암이 분출하여 생긴 것으로 추정됩니다.

2. 산베산
　산베산의 산체는 주로 용암과 화산쇄설물로 구성되어 있고 바깥쪽은 급경사를 이루고 있습니다. 한편, 완만한 경사면은 미세한 화산재와 속돌 등이 퇴적한 평탄지가 둘러싸고 있습니다. 주위 산지에 비해 계곡과 계곡 줄기가 발달하지 않은 것은 침식과 풍화가 일어나지 않았기 때문입니다. 노란 점선 안의 지역이 칼데라의 대략적인 범위입니다.

3. 다이콘섬
　다이콘섬은 약 20만 년 전에 분출한 현무암으로 이루어진 화산입니다. 현무암 용암은 점성이 약하기 때문에 섬 전체가 평탄한 지형이 되었습니다. 다이콘섬 서쪽에 있는 마쓰에평야에는 다케산과 와쿠라산이라고 하는 오래된 화산이 있습니다. 이러한 산체는 주로 점성이 강한 데사이트 용암으로 이루어져 있으며, 다이콘섬과는 대조적으로 불룩 솟아올라 경사가 있는 지형이 펼쳐져 있습니다.
